甲醇合成與精餾工藝綜合實訓系統
|
 |
產品型號：HJL-1
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-09-19
關 注 度：1673
生產企業：上海甲央教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、 系統組成

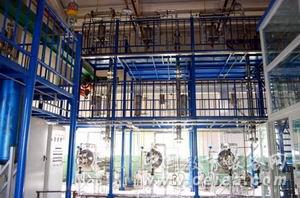

甲醇合成與精餾工藝綜合實訓系統主要由合成塔、精餾塔、冷凝器、再沸器、原料罐、塔頂產品罐、塔釜殘液罐、進料泵、循環泵、流量測量系統、溫度測量系統、壓力測量系統及加熱控制系統等組成。
控制系統由機籠單元、電源模塊、主控模塊、端子底座、功能模塊、典型低壓電氣控制器件等組成。配備上位計算機監控軟件�？刂乒窦蓉撠�(zé)控制和驅動設備層，也負責對現場反饋的信號數據進行采集與處理。系統具有組態軟件、編程軟件功能，配置一臺上位監控PC機，在 PC機上安裝有MACS組態軟件，能夠?qū)Ω髯兞窟M行采集，對設定值、輸出值、PID及各類可寫參數進行操作，還可修改程序算法，觀察動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表等。
對象除特殊部件外均采用不銹鋼材料制作，所有不銹鋼設備均進行精細拋光處理，結構合理，工藝美觀。具有接地保護、漏電保護（漏電保護空氣開關、電流型漏電保護器）功能，安全性符合相關的國家標準。采用高絕緣的安全型插座，各種電源及儀表均有可靠的自保護功能。
工程化設計，采用化工生產過程中的精餾單元，數據自動采集和處理。配備了完善的就地壓力指示儀表和壓力信號遠傳測量設備。塔釜加熱自動控制。傳感器的二次測量儀表通過航空電纜連接，方便操作者在現場進行各項操作。
二、 系統功能
1) 能夠進行開、停車操作，讓學生對填料精餾塔的結構流程認識及操作。
2) 能夠讓學生了解精餾塔控制時需要檢測及控制的參數、檢測位置、檢測傳感器及控制方法。
3) 能夠進行精餾過程分析，實訓不同加熱功率對分離能力的影響。
4) 能夠讓學生了解精餾塔的結構，熟悉精餾塔的工作原理、基本結構、物料流程及操作方法。
5) 能夠測量部分回流理論塔板數，部分回流等板高度，全回流理論塔板數，全回流等板高度。
6) 裝置全部采用不銹鋼材料制成并安裝玻璃視盅，能夠在實驗過程中讓學生清晰觀察塔板上氣液傳質過程的全貌，擴展學生的視野，提高實驗教學效果。
7) 能夠讓學生對溫度、壓力、流量等傳感器的進行操作。進行甲醇合成催化劑更換、精餾塔的維護、氣相色譜儀使用與操作。
8) 對DCS系統組成結構認識、DCS系統的軟硬件組態操作，過程控制系統設計與分析。
9) 可觀察塔板氣液接觸狀況及塔中靈敏板溫度變化。
|
|
